Определить силу давления воды на секторный затвор, установленный на водосливе практического профиля. Координаты центра давления вычислить аналитическим способом и проверить графически. Радиус затвора r угол с горизонтом α , ширина отверстия,
- Гидравлика
Условие:
Определить силу давления воды на секторный затвор, установленный на водосливе практического профиля. Координаты центра давления вычислить аналитическим способом и проверить графически. Радиус затвора r угол с горизонтом α , ширина отверстия, перекрываемого затвором b, уровень воды совпадает с верхней кромкой затвора. Найти начальное подъемное усилив Т, пренебрегая трением в шарнире. Вес затвора G приложен в середине пролета на биссектрисе угла α на расстоянии 0,7r oт оси вращения(
, где G - вес затвора в ньютонах, S - площадь затвора в свету, м2) .

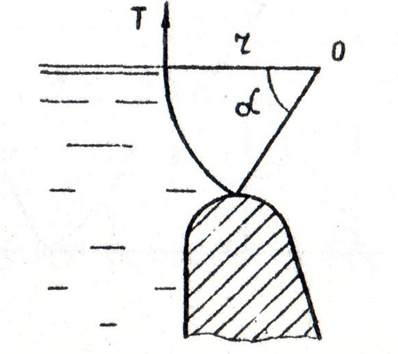

Рисунок 1
Найти T
Решение:

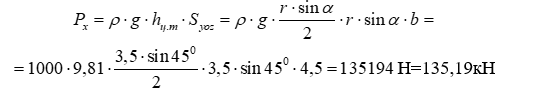

Горизонтальная составляющая избыточного гидростатического давления силы на криволинейную стенку:
Смещение относительно центра тяжести площадки на величину e :
