Условие задачи

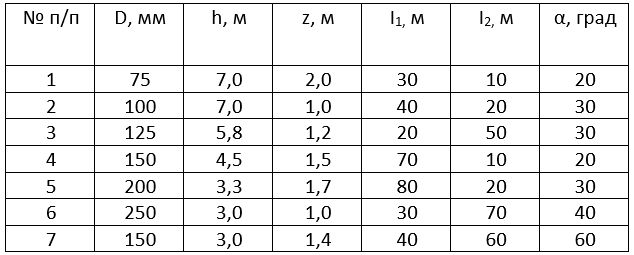

Определить скорость истечения и расход воды при заданных значениях h, z, L1, L2 и диаметра трубы d. Трубы нормальные. Высота выступов шероховатости Δ = 1,35 мм. Температура воды Т = 20 0С. Угол открытия крана α. Построить линию полной удельной энергии и пъезометрическую линию. Расчет выполнить согласно данных, приведенных в таблице (вариант № 7).
Ответ
Дано:
d = 150 мм = 0,15 м ;
h = 3 м ;
z = 1,4 м ;
L1 = 40 м ;
L2 = 60 м ;
= 60 0 ;
= 1,35 мм .
Найти:
V - ? Q - ?
Запишем уравнение Бернулли:
Z1 + P1/g + 1V12/2g = Z2 + P2/g + 2V22/2g + hПОТ .

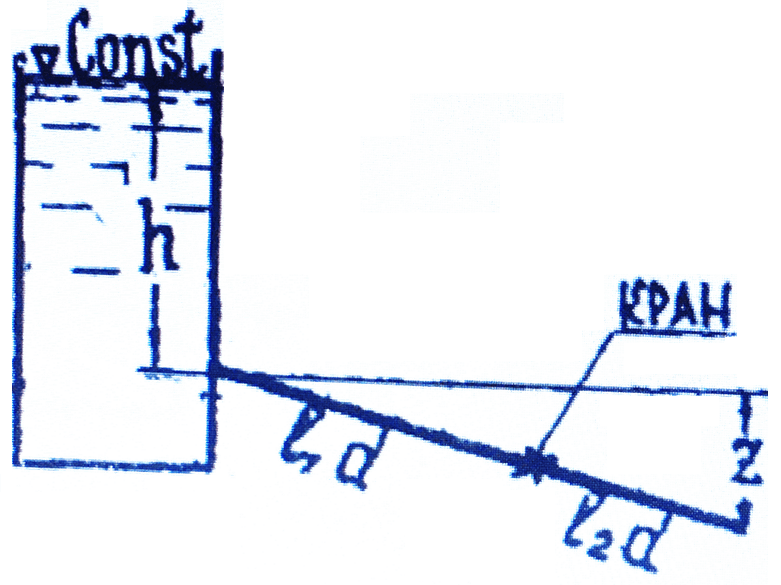

Сечение 1-1 примем по свободной поверхности жидкости в сосуде, сечение 2-2 по выходу из трубопровода; плоскость сравнения по выходу из трубопровода.
Тогда получим:
Z1 = h + z ; Z2 = 0 ; P1 = P2 = PАТМ ; 1 = 2 = 1 (в предположении турбулентного режима) ; V1 = 0 ; V2 = V ; hПОТ = hL + hМ = (L/d)V2/2g + (1 + 2)V2/2g , где
1 = 0,5 коэффициент при входе в трубу...
