Условие:

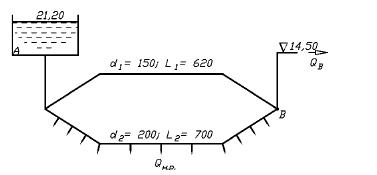

От напорного бака A в пункт B проложены два параллельных трубопровода. В одном из
трубопроводов расход распределяется в виде непрерывной раздачи Q_н.р. = 23,0 л/с. В пункт B поступает транзитный расход Q_B на отметку 14,5 м. Горизонт воды в напорном баке A расположен на отметке 21,2 м. Трубы нормальные.

Определить:

1) транзитный расход Q_Bв пункте B;

2) отметку горизонта воды в напорном баке A, обеспечивающую увеличение расхода Q_B в 2 раза (при этом расход Q_н.р. и отметка пьезометрической линии в пункте B остаются без изменения).

Решение:

1)Расход в первом трубопроводе (без раздачи) определится по формуле

где k₁ = 158,4 л/с для диаметра d = 150 мм.

Этот расход целиком поступает в водоразборный пункт B. Однако полный расход Q_B может быть больше, чем Q₁, так как во втором трубопроводе, кроме непрерывной раздачи Q_н.р., возможно наличие транзитного расхода Q_T.

Определим расход Q_T во втором трубопроводе из формулы
