Условие задачи

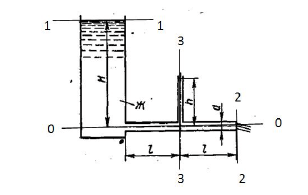

При истечении жидкости из резервуара в атмосферу по горизонтальной трубе диаметра d и длиной l уровень в пьезометре, установленном посередине длины трубы, равен h. Определить расход Q и коэффициент гидравлического трения трубы , если статический напор в баке постоянен и равен H. Построить пьезометрическую и напорную линии. Сопротивлением входа в трубу пренебречь.
Дано: Н = 10 м, h = 4,5 м,
l = 5,2 м, d = 35 мм = 0,035 м
Q, λ = ?
Ответ
Определим скорость движения жидкости в трубопроводе. Для этого запишем уравнение Бернулли для сечений 1-1 и 2-2 относительно плоскости сравнения 0-0, совпадающей с осью трубопровода.
Уравнение в общем виде:
где z- высота центра тяжести сечения над плоскостью сравнения 0-0, м;
пьезометрическая высота, м;
