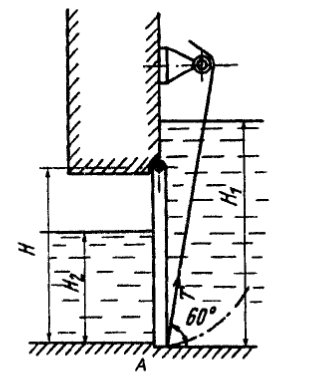

Прямоугольный поворотный щит шириной В = 4 м и высотой Н закрывает выпускное отверстие плотины. Справа от щита уровень воды Н1, слева Н2, плотность воды ρ = 1000 кг/м3 .

Прямоугольный поворотный щит шириной В = 4 м и высотой Н закрывает выпускное отверстие плотины. Справа от щита уровень воды Н₁, слева Н₂, плотность воды ρ = 1000 кг/м³ .

1. Определить начальную силу Т натяжения троса, необходимую для открытия щита, если пренебречь трением в цапфах.

2. С какой силой Р_А щит прижимается к порогу А в закрытом положении, если при-нять, что по боковым сторонам щита опоры отсутствуют?

3. Построить результирующую эпюру гидростатического давления на щит, предвари-тельно построив эпюры давления на щит слева и справа.
