Условие задачи
Резервуар водонапорной башни оборудован ограничителем уровня воды, представляющим собой клапан 1, соединенный тягой с поплавком 2. При повышении уровня воды выше предельного значения погружение поплавка достигает такой величины, при которой выталкивающая сила воды превышает действующее на клапан давление. Клапан открывается и через него сбрасывается часть воды. При снижении уровня воды клапан закрывается.

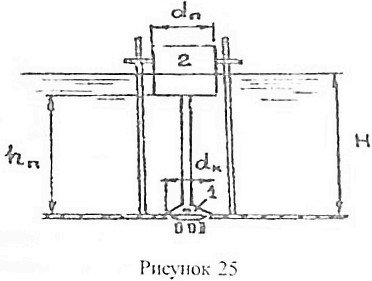

Определить расстояние от дна резервуара до низа поплавка hп, при котором будет обеспечена глубина воды в резервуаре H=3 м. Диаметр поплавка dп=0,3 м, вес его с клапаном и тягой G=116 Н. Диаметр клапана dк=0,08 м (рисунок 25).
Дано: H=3 м; dп=0,3 м; G=116 Н; dк=0,08 м.
Найти: hп.
Ответ
При уровне воды H менее 3 м клапан закрыт. При повышении уровня более 3 м погружение поплавка в воду достигает такой величины, при которой выталкивающая сила воды
превышает силу тяжести поплавка и равнодействующую гидростатического давления воды , действующую на клапан. Клапан открывается и через него сбрасывается часть воды.
