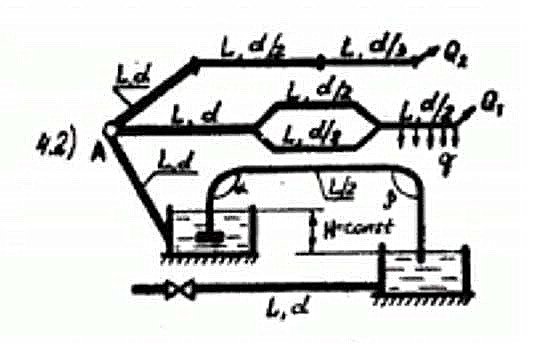

Из источника А вода подается в разветвленную сеть. Магистральный трубопровод имеет после­довательные участки с объемным расходом Q2, длиной L, диаметрами d, d/2, d/3 и параллельные ветви с объемным

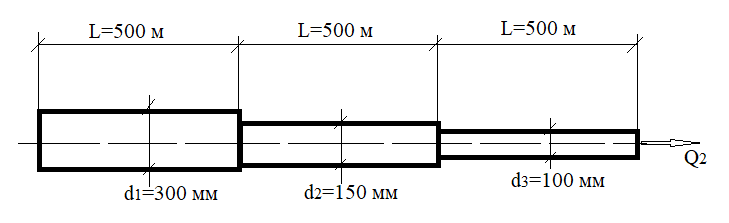

Из источника А вода подается в разветвленную сеть. Магистральный трубопровод имеет после­довательные участки с объемным расходом Q₂=0,12, длиной L=500м, диаметрами d₁=300мм, d₂=150мм, d₃=100мм и параллельные ветви с объемным расходом Q_i, имеющие диаметры d₂. На одном из участков имеется путевой объемный расход воды q. По ответвлению вода подается в резервуар, который связан посредством си­фонного трубопровода с другим резервуаром. Разница уров­ней в резервуарах Н. Сифонный трубопровод выполнен с углами поворота α и β, имеет сетку с обратным клапаном. От нижнего резервуара отходит чугунный трубопровод с толщиной стенок е, в котором перед закрытием задвижки имеется давление р₀, а давление при мгновенном закрытии задвижки возрастает до р.
Определить:    •
    1. Распределение расхода в ветвях трубопровода на па­раллельных участках.
    2. Потери напора на последовательных участках трубо­провода.
    3. Начальную скорость V_Q движения воды в чугунном тру­бопроводе с задвижкой.
    4. Диаметр сифона.
