Трехвинтовой масляный насос с диаметром винтов d = 100 мм, частотой вращения n = 1500 об/мин, с механическим КПД η_м= 0,85 подает масло на смазку двигателя. Рассчитать объем подаваемого масла и
- Гидравлика
Условие:
Трехвинтовой масляный насос с диаметром винтов d = 100 мм, частотой вращения n = 1500 об/мин, с механическим КПД ηм= 0,85 подает масло на смазку двигателя. Рассчитать объем подаваемого масла и затрачиваемую мощность на привод насоса, если: давление на всасывание Ph= 4 кг/см2, а объем КПД насоса ην = 0,91.

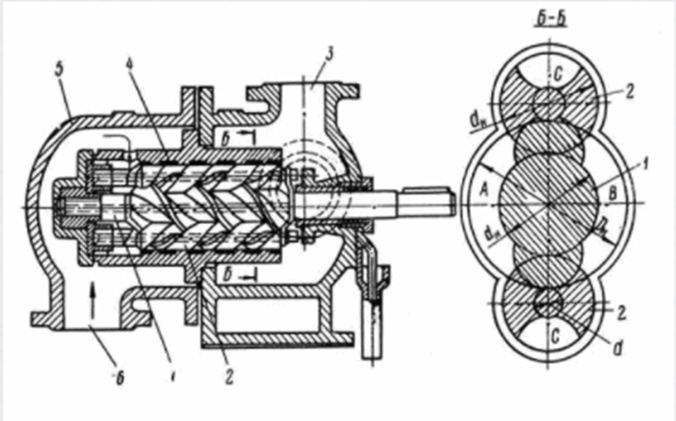

Рис. 1 Внутреннее устройство трёхвинтового насоса

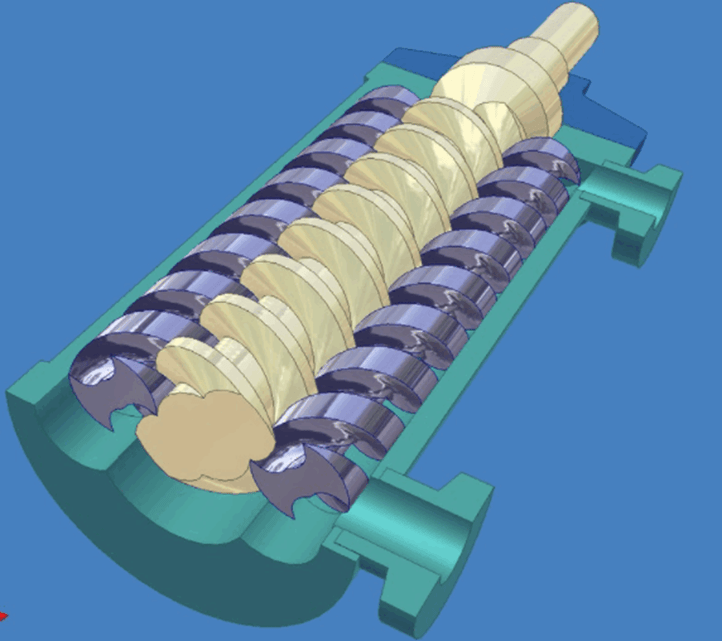

Рис. 2 Конструкция 3х винтового насоса
1 – ведущий и два других винта 2 – ведомые. Направление нарезки винтов на ведомых и ведущем роторах противоположное. В корпусе 5 установлена обойма 4, залитая герметиком и сообщающаяся своими окнами с всасывающим патрубком 6. Винты, расположенные внутри обоймы, с минимальными зазорами, при вращении перемещаются вместе с жидкостью вдоль оси к выходному (напорному) патрубку 3.
Решение:
Средняя идеальная подача трехвинтового насоса равняется:
Q = q·n = t·( F- f)·n , где n - частота вращения входного звена (вала) винтового насоса.
Исходя из теории циклоидального зацепления, размеры профилей винтов находятся в следующих соотношениях:
De = dз; Dз = 5dз/3 ; de = dз/3; t = 10·dз/3, где
De и Dз соответственно вну...
