Условие задачи

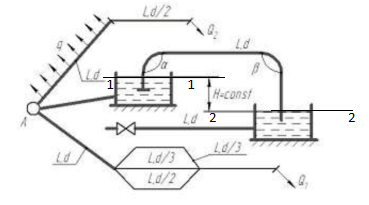

Водопроводная сеть, выполненная из чугунных трубопроводов с толщиной стенок е, состоит из последовательных и параллельных участков, двух резервуаров, сообщающихся при помощи сифона, и отходящего от нижнего резервуара чугунного трубопровода с объемным расходом Q2 с задвижкой. Один из последовательных участков имеет путевой объемный расход q. Горизонты уровней в резервуарах разнятся на величину H. Сифонный трубопровод с углами поворота α и β имеет обратный клапан с сеткой и пропускает объемный расход Qсиф. Перед закрытием задвижки давление ρ0, после мгновенного закрытия задвижки давление перед задвижкой р.
Определить:
1 Распределение объемного расхода Q1 в трубопроводах при параллельном соединении.
2. Диаметр сифона.
3. Потери напора по длине последовательно соединенных участков трубопровода.
4. Определить начальную скорость υ0 в чугунном трубопроводе
Исходные данные:
d = 0,6 м, L = 400 м,
Q1 = 29,5∙10-2 м3/с, Q2 = 35∙10-2 м3/с,
q = 2∙10-2 л/с = 2∙10-5 м3/с,
α = 90°, β = 90° ,
Н = 2 м, Qсиф = 28∙10-3 м3/с,
р0 = 6∙105 Па, р = 1,7∙106 Па,
е = 12 мм = 0,012 м
Ответ
1. Определим распределение расхода на параллельных участках.
Расход жидкости в точке разветвления распределяется по трем ответвлениям. Следовательно:
где Qп1,Qп2,Qп3 расходы в параллельных ветвях.
Потери напора в каждой параллельной ветви одинаковы и равны:
