Условие задачи
1. Изобразите упрощенные структурные схемы кодера и декодера взвешивания.
2. Выполните операции кодирования/декодирования постоянного напряжения U для каждого из двух случаев:
- кодек линейный, 12-разрядный
- кодек нелинейный со стандартной характеристикой типа А.
Рассчитайте абсолютную и относительную ошибки квантования.
Представьте результаты кодирования в виде электрических сигналов(в формате БВН).
Величину напряжения и шаг квантования находят по формулам:
U=500,6+20(AB),мВ
(Для нелинейного кодека -минимальный шаг).
3. Рассчитайте и постройте зависимость защищенности речевого сигнала от помехи равномерного квантования на выходе m-разрядного кодека при изменении относительного уровня сигнала в динамическом диапазоне от -20 дБ до нуля децибел относительно порога перегрузки.
Разрядность кодека вычисляют по формуле m=6+В.
Ответ
1. Упрощенные схемы кодера и декодеров показаны на рисунках 1 и 2.
Рисунок 1 - Структурные схемы линейного и нелинейного кодеров

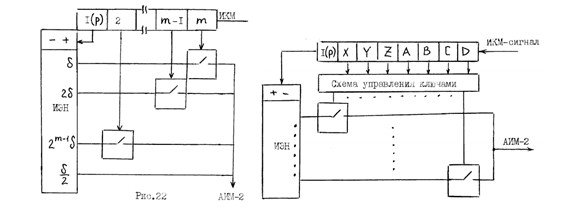

Рисунок 2 - Структурные схемы линейного и нелинейного декодеров
2. U=111+2...
