Условие задачи
К каждому двухпроводному окончанию дуплексного канала ТЧ подключена своя линия с комплексным входным сопротивлением
Рассчитайте:
1. Запас устойчивости канала.
2. Время запаздывания и затухание первого эха говорящего. Будут ли мешать эхосигналы говорящему абоненту?
Исходные данные находят по формулам:
- активная и емкостная составляющие комплексного входного сопротивления двухпроводной линии на ближнем конце (где располагается говорящий абонент)
- аналогичная характеристика на удаленном конце
- время распространения сигнала в одном направлении (ГВП)
Для всех вариантов задания сопротивление балансного контура каждой дифсистемы равно 600 Ом (активное), а остаточные затухания в обоих направлениях соответствуют номиналу.
Дано:

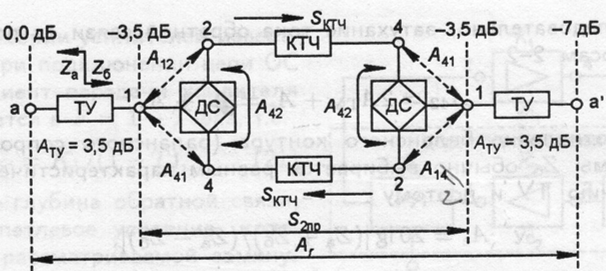

1. Схема на рис. 1.
ТУ – транзитки (удлинители) в двухпроводных окончаниях
ДС – диф. Система (как правило, трансформаторная)
SКТЧ – остаточное затухание (усиление) канала ТЧ
Sг пр. – остаточное затухание (усиление) телеф. Канала в двухпроводниковом окончании
АТУ – затухание (усиление) ТУ
А4 2 – затухание диф. системы (ДС) в направлении непропускания (развязки)
А1 2 и А4 1 – затухание ДС в непродлении пропускания
Ач – остаточное затухание телеф. канала между полюсами «а а'» (точки подключения двухпроводных линий телеф. связи)
ПрС – прохождение сигнала
ОСс – обратная паразитная связь прохождения сигнала, которая может возбудить систему
Рассчитать:
1-я часть задания: Запас устойчивости канала: ХТЛФ =?
2-я часть задания:
а) время запаздывания ТЗ.ЭГ=?
б) затухание эха первого говорящего АЭГ =?
в) допустимое затухание эха первого говорящего АЭГ.доп =?
г) сопоставить АЭГ и АЭГ.доп.
Ответ
1. На концах подключается 2-х проводная линия с сопротивлениями:
Zл =Rл + jXл :
где:
а) для ближнего конца (слева - точка а):
Rла = Xла =384,Ом,
т.е.: Zла =Rла + jXла = 384 + 384
б) для дальнего конца (справа - точка а'):
Rла'= Xла' =616 Ом,
т.е.: Zла' =Rла' + jXла'= 616 + 616.
3. Время распространение сигнала в одном направлении ГВП (групповое время прохождения):
ТР =29 мс.
4. Сопротивление балансного контура ДС:
RБ =RДС = 600Ом (т.е. чисто активное).
5. Остаточное затухание в обеих направлениях одинаковое и равно: Ar = 7дБ.
Исследование 1 части задания
1. В соответствии со...
