Условие задачи

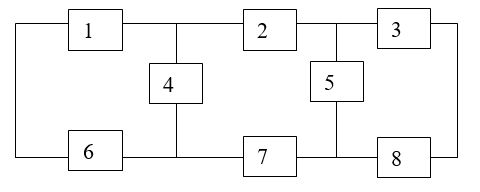

Найти функцию надежности невосстанавливаемой системы (НВС), представленной на рисунке своей структурной схемой надежности. В качестве особых элементов выбрать 4 и 5. Привести эквивалентные структурные схемы.
Ответ
В схеме системы элементы 1, 2, 3, 6, 7, 8 и элементы 4 и 5 образуют двойную мостиковую схему. Для расчета искомой функции надежности воспользуемся методом разложения относительно особого элемента. В данном случае таких особых элементов будет два: 4 и 5. Последовательно рассмотрим все возможные ситуации.
При абсолютно надежном элементе 4 и абсолютно надежном элементе 5 они оба заменяются перемычками (рисунок 3).
