Условие задачи
Логическая функция от четырех переменных задана в 16-теричной векторной форме.
Восстановить таблицу истинности. По таблице истинности реализовать в лабораторном комплексе логическую функцию на мультиплексорах следующими способами:
– используя один мультиплексор 16-1;
– используя один мультиплексора 8-1;
– используя минимальное количество мультиплексоров 4-1;
– используя минимальную комбинацию мультиплексоров 4-1 и 2-1.
Протестировать работу схем и убедиться в их правильности.
Ответ
Функция, заданная в 16-теричной форме имеет следующий вид: F(a,b,c,d) = ACF816.

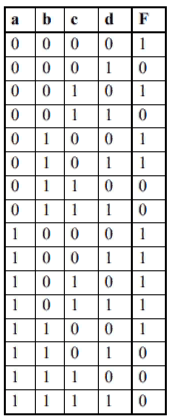

Таблица истинности
