Условие задачи

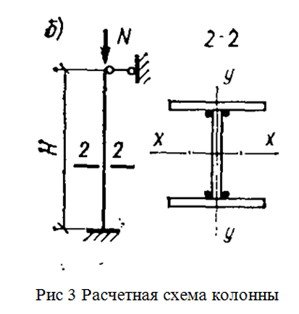

Подобрать сечение сварной колонны двутаврового сечения на действие расчётной силы с учётом коэффициента надёжности по назначению N, при-ложенной в центре колонны. Материал конструкции ВСт3псб. Расчётная схема колонны рис.3
Исходные данные:
Расчётная нагрузка N= 850 кН.
Высота колонны Н=8 м.
Коэффициент условий работы γс =1.
Материал конструкции – ВСт3псб (Rу=225 МПа).
Ответ
Расчётная длина колонны с учётом закрепления её концов lx= ly= 0,7H= =0,78= 5,6 м.
Приближённое значение радиусов инерции ix=0,43h и iy=0,24b.
Задаёмся предварительной гибкостью = 80 ( =0,704).
Требуемый радиус инерции сечения
Требуемая ширина колонны
b=id(0,24=70,24=29,17 см.)
Требуемая площадь поперечного сечения
