Для станочной операции по обработке указанной поверхности детали требуется выбрать технологическую базу и составить схему базирования – рисунок один.
«Для станочной операции по обработке указанной поверхности детали требуется выбрать технологическую базу и составить схему базирования – рисунок один.»
- Машиностроение
Условие:
Для станочной операции по обработке указанной поверхности детали требуется выбрать технологическую базу и составить схему базирования – рисунок 1.

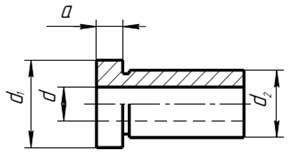

Рисунок 1- Эскиз обрабатываемой детали
Таблица 1 – Наименование и содержание операций
Решение:
Конструкторскими базами в детали являются ось детали, а также левый торец. Поскольку отношение длины детали к среднему диаметру детали больше единицы, то будем применять схему базирования длинной втулки с использованием двойной направляющей базы и опорных баз. В качестве двойной направляющей базы в...
