На горизонтально-фрезерном станке в головках шатуна набором фрез обрабатываются пазы шириной В1 и В2. Из-за неточности выполнения размеров базовых поверхностей d1, d2 и межосевого расстояния L0 возникает несоосность пазов
«На горизонтально-фрезерном станке в головках шатуна набором фрез обрабатываются пазы шириной В1 и В2. Из-за неточности выполнения размеров базовых поверхностей d1, d2 и межосевого расстояния L0 возникает несоосность пазов»
- Машиностроение
Условие:
На горизонтально-фрезерном станке в головках шатуна набором фрез обрабатываются пазы шириной В1 и В2. Из-за неточности выполнения размеров базовых поверхностей d1, d2 и межосевого расстояния L0 возникает несоосность пазов относительно осей головок шатуна е1 и е2. Вывести расчетные зависимости
и
для различных схем установки и выбрать вариант базирования шатуна с меньшей погрешностью.

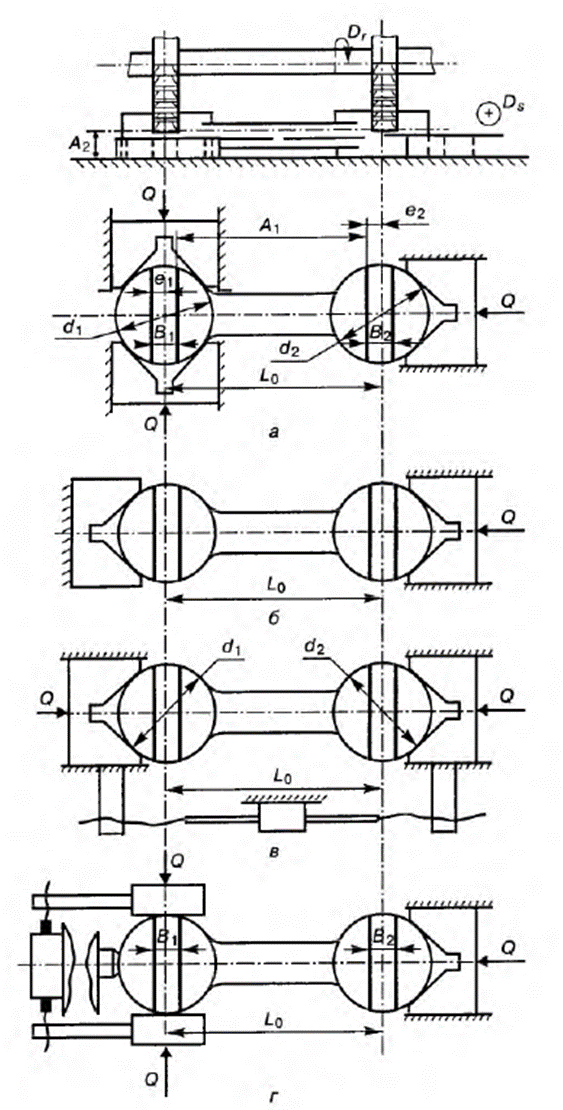

Рис. 1. Схемы обработки пазов в головках шатуна
Решение:
Погрешность базирования при установке на призму

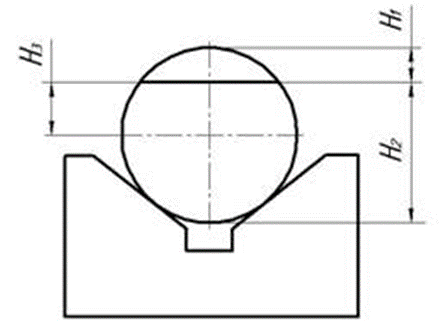

Рисунок 2 Погрешности Н1, Н2 и Н3
