Условие:
При конструировании исходной заготовки или ее элементов были предложены две конструкции – рисунок 1. Деталь называется «Крышка», метод получения заготовки – отливка. Требуется изложить соображения по оценке технологичности конструкции каждого из вариантов исходной заготовки и установить более технологичный.

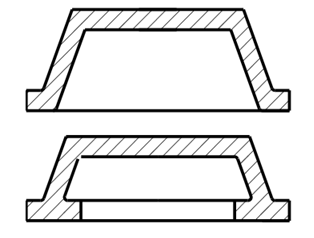

Рисунок 1 – Варианты исполнения заготовок
Решение:
Проанализировав конструкцию отливок видимо, что на нижнем рисунке в заготовке имеется закрытая часть. Это ухудшает технологичность конструкции, т.к. препятствует свободному извлече...
