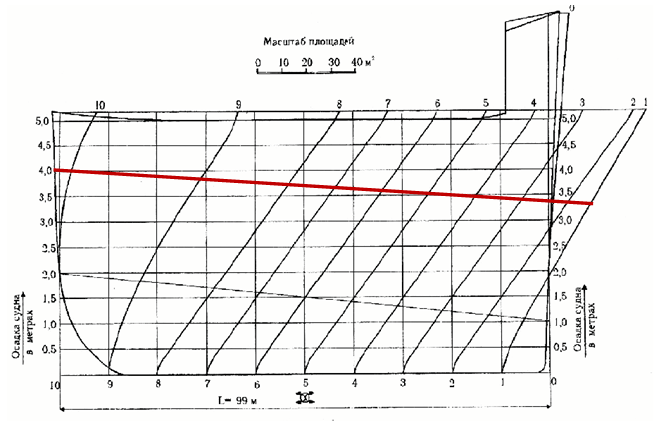

Воспользоваться масштабом Бонжана судна и определить водоизмещение судна и абсциссу ц.в. при осадке судна носом T_н=3,4 м и кормой T_к=4 м.

Для теплохода «Новгород» по грузовому плану определены DW=8150 т, M_x=25890 т*м. Приближенно определить осадку судна при плотности воды ρ=1,01 т⁄м^3 .

При малом дифференте определить среднюю осадку д/э «Пенжина» по грузовой шкале, представленной на рисунке, зная, что DW=6700 т при плотности воды ρ=1,02 т⁄м^3 .

Выбрать по стандарту призматическую шпонку для соединения шестерни с валом.

Дано: Диаметр вала d = 55 мм. Материал шестерни - Сталь 40Х. Материал шпонки - Сталь 45. Длина ступицы lст = 72 мм. Передаваемый момент T = 500 Нм. Нагрузка - постоянная
