Дан ступенчатый стержень находится под действием осевых сил. Построить эпюры продольных сил, нормальных напряжений и перемещений. Определить перемещение сечения.
«Дан ступенчатый стержень находится под действием осевых сил. Построить эпюры продольных сил, нормальных напряжений и перемещений. Определить перемещение сечения.»
- Механика
Условие:
Дан ступенчатый стержень находится под действием осевых сил. Построить эпюры продольных сил, нормальных напряжений и перемещений. Определить перемещение сечения I-I. Стержень изготовлен из стали (Е = 2,1 * 105 МПа).
Решение:
1. Построение эпюры продольных сил:
N1=F=180 кН
N2=F+F=180+180=360 кН
N3=F+F-3F=180+180-3180=-180 кН
2. Построение эпюры нормальных напряжений.

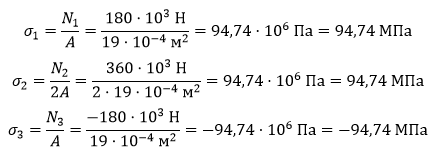

Напряжения в поперечных сечениях определяются по формуле:
b=N/A
3. Вычисление перемещений участков стержня.
На участках с постоянным зна...
