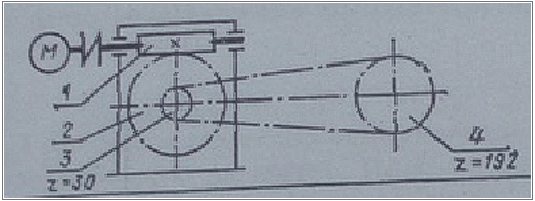

Дано: Передача - червячная, Рдв = 4,0 кВт; ωдв = 144 рад/с; ωр = 2 рад/с. Требуется определить: 1. Общие КПД и передаточные отношения привода; 2. мощности, вращающие моменты и угловые скорости для всех валов;

Общее передаточное отношение привода равно: u = u_pu_цп, (1), с другой стороны:

u = _дв/_р = 144/2 = 72. Передаточное отношение цепной передачи равно:

u_цп = z₄/z₃ = 192/30 = 6,4. Из формулы (1), находим передаточное число редуктора: u_p = u/u_цп = 72/6,4 = 11,25. При u = 814. КПД червячного редуктора

_р = 0,85...0,95, принимаем _р = 0,85. КПД открытой цепной передачи равно:

_цп = 0,900,92, принимаем _цп = 0,91. КПД пары подшипников качения

_пк = 0,99, таких пар в приводе - три. КПД муфты _м = 0,98.

Общий КПД привода: _р = _мрцп³_пк = 0,980,850,910,99³ = 0,736.

Вал I (вал червяка):

а) м...
