Для  балки  изображенной  на  рис.1,  требуется : 1.Начертить  схему  балки  с   соответствующей  нагрузкой  в  каждой  отдельной плоскости

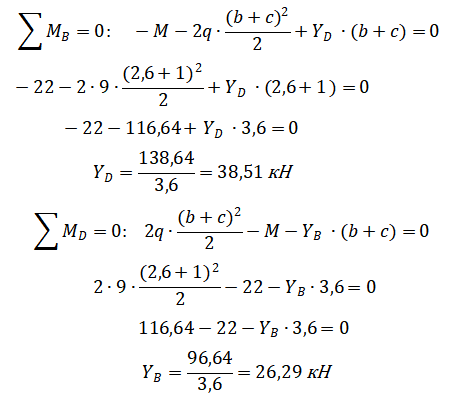

Для  балки  изображенной  на  рис.1,  требуется :

1.Начертить  схему  балки с  соответствующей  нагрузкой  в  каждой  отдельной плоскости:  в вертикальной плоскости yx и в горизонтальной плоскости zx.

При  этом  считать, что закрепление балки  в  разных  плоскостях  одного  типа, шарнирные опоры  приложены в  одних и тех  же сечениях  балки.

2. Построить эпюры  изгибающих  моментов и поперечных  сил  в   каждой  плоскости  нагружения : эпюры в плоскости  yx ;  эпюры в плоскости  zx .

3. Определить  опасные  моменты  балки.

4. Найти  опасные  точки поперечного сечения балки.

5. Из  условия  прочности  по  нормальным  напряжениям  подобрать размеры прямоугольного  сечения (В-  основание  сечения ; Н-высота).

Расчетное  сопротивление   при  растяжении  и сжатии принять  одинаковым  R=16 Мпа

6. Построить  эпюру  нормальных  напряжений  в  опасном сечении  балки

Исходные  данные:
