Для балки, выбранной согласно варианту (рис. 1), требуется: построить эпюры M и Q (аналитически); построить линии влияния M и Q для сечения 3, а также линию влияния одной опорной реакции (по выбору).

18 августа 2024
Механика

Условие:

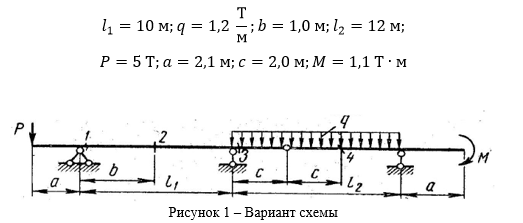

Для балки, выбранной согласно варианту (рис. 1), требуется:

а) построить эпюры M и Q (аналитически);

б) построить линии влияния M и Q для сечения 3, а также линию влияния одной опорной реакции (по выбору);

в) определить по линиям влияния M, Q и R от заданной нагрузки.

Исходные данные:

Решение:

а) Строим эпюры поперечных усилий Q и изгибающих моментов M.

Начертим схему взаимодействия элементов многопролетной балки -поэтажную схему (рис. 2, б). Из нее видно, что балка состоит из основной балки ABC и вспомогательной CD.

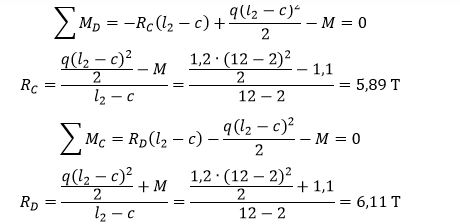

Первой рассчитываем самую верхнюю балку (рис. 2, в).
