Для круглого стального вала постоянного поперечного сечения: 1) Определить значения моментов М1, М2, М3, М4; 2) построить эпюру крутящих моментов;

  • Механика
Для круглого стального вала постоянного поперечного сечения: 1) Определить значения моментов М1, М2, М3, М4; 2) построить эпюру крутящих моментов;

Условие:

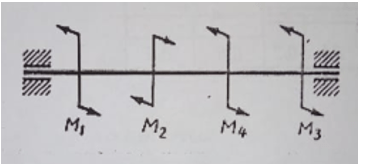

Для круглого стального вала постоянного поперечного сечения:

1) Определить значения моментов М1, М2, М3, М4;

2) построить эпюру крутящих моментов;

3) определить диаметр  вала из расчетов на прочность и жесткость.

Считать [τк] = 30 МПа; [φо] = 0,015 рад/м; G = 8·104 МПа.

Дано: 𝜔 = 32 рад/с; Р2 = 52 кВт, Р3 = 100 кВт, Р4 = 55 кВт.

Решение:

Определяем значения моментов Мi:

Условие равновесия вала относительно его продольной оси Х равно:

отсюда находим неизвестный внешний крутящий момент М1:

знак минус указывает на то, что в действительнос...
