Для стальной балки, жестко защемленной одним концом и нагруженной, как показано на рисунке, построить эпюры поперечных сил и изгибающих моментов. Принять из условия прочности необходимый размер двутавра, считая [σ] = 160 МПа.
«Для стальной балки, жестко защемленной одним концом и нагруженной, как показано на рисунке, построить эпюры поперечных сил и изгибающих моментов. Принять из условия прочности необходимый размер двутавра, считая [σ] = 160 МПа.»
- Механика
Условие:

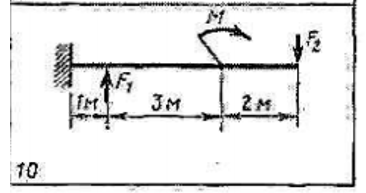

Для стальной балки, жестко защемленной одним концом и нагруженной, как показано на рисунке, построить эпюры поперечных сил и изгибающих моментов.
Принять из условия прочности необходимый размер двутавра, считая [σ] = 160 МПа.
Дано: F1 = 2 кH, F2 = 3кH, M = 5кH·м.
Решение:
Разбиваем длину балки на три силовых участка: I, II и III и определяем на каждом из участков, в его начале и конце значения поперечных сил и изгибающих моментов.
Участок I (EC):
Участок II (CB):
