Условие задачи

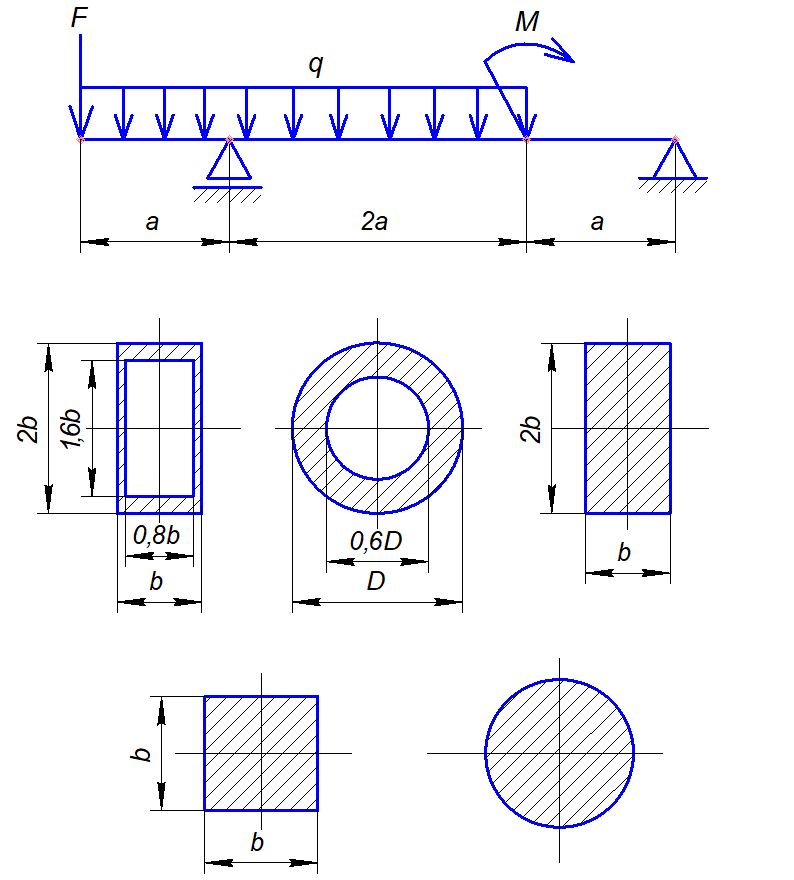

Для статически определимой балки двутаврового сечения требуется:
1. Определить опорные реакции.
2. Построить эпюры внутренних сил.
3. Подобрать из условия прочности номер двутавра.
4. Проверить прочность балки по касательным напряжениям.
5. Сравнить массы балок коробчатого, прямоугольного, квадратного, кольцевого и круглого сечений с массой балки двутаврового сечения.
Дано:
q = 14 кH/м;
М = 1,9qa2;
F = qa;
а = 1,6 м;
[σ] = 160 МПа;
[τ] = 100 МПа
Ответ
1. Определяем опорные реакции:
Опорные реакции найдены верно.
2. Определим поперечные силы и изгибающие моменты в сечениях балки.

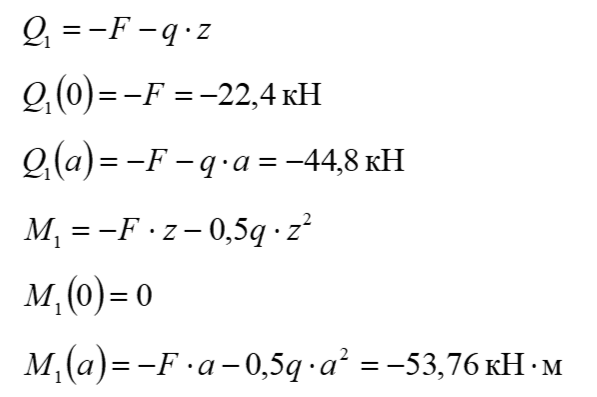

I участок 0z1a
