Условие:

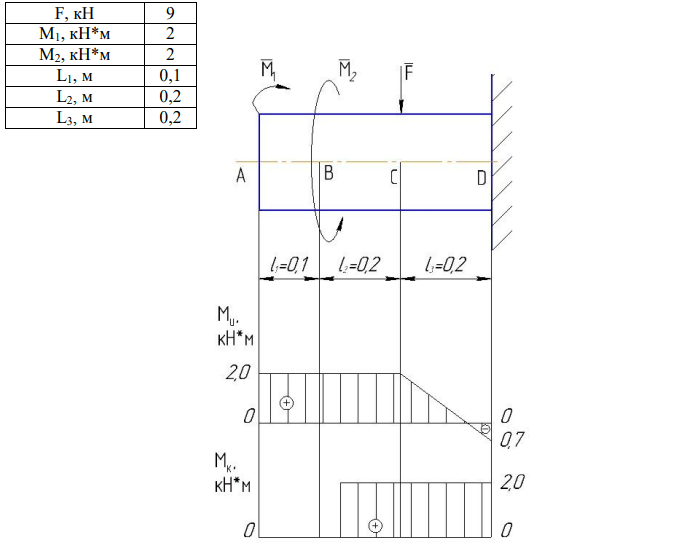

Для заданного консольного бруса круглого поперечного сечения построить эпюры крутящего и изгибающего моментов и для опасного сечения определить размер диаметра d. Принять[ σ ] =160 МПа. Указание: момент М1 действует в продольной плоскости бруса, а момент М2 - в поперечной.
Исходные данные:
Решение:
1. Изгибающий момент в точке A, В и С: 𝑀и𝐴 = 𝑀1 = 2 кН ∙ м.
Изгибающий момент в точке D:
Ми𝐷 = 𝑀1 + 𝐹 ∙ 𝑙3 = 2 + 9 ∙ 0,3 = 0,7кН ∙ м.
2. Так как на балку действует и изгибающий момент, и крутящий, то необходимо определить суммарный эквивалентный момент:
