Условие:
Для заданной балки требуется написать выражения Qy и Mx для каждого участка в общем виде, построить эпюры Qy и Mx, найти Mmax и подобрать стальную балку двутаврового поперечного сечения.
F=18 кН; q=20 кН/м; M=8 кНм; а=2,4 м; b=3,6 м; c=2,0 м; l=11 м; [s]=160 МПа.
Решение:

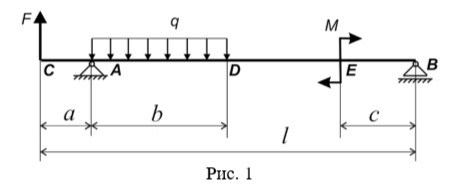

Рассмотрим равновесие балки СВ, на которую действует сила F, равномерно распределенная нагрузка интенсивностью q и пара сил с моментом M.
Обозначим на рисунке d=l-a-b-c=11-2,4-3,6-2=3 м
Связями для балки СВ являются: неподвижный шарнир А и подвижный шарнир в точке В. Покажем составляющие реакции неподвижного шарнира YA, ZA и реакцию подвижного шарнира RB.
На балку действует произвольная плоская система сил. Запишем три независимых уравнения равновесия
