Условие задачи

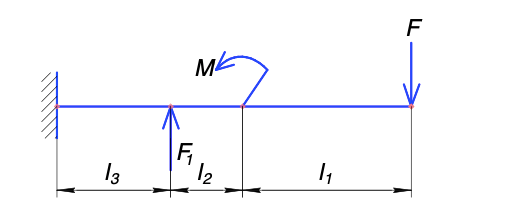

Для заданной консольной балки построить эпюру изгибающих моментов и подобрать размеры поперечного сечения в двух вариантах:
а) двутавр;
б) прямоугольник с заданным отношением h/b высоты и ширины. Сравнить массы балок по обоим расчетным вариантам. Для материала балки (сталь Ст3) принять [σ] =160 МПа.
Дано:
l1 = 1,5 м;
l2 = 0,3 м;
l3 = 0,6 м;
F = 40 кH;
F1 = 18 кH;
M = 12 кH·м;
[σ] = 160 МПа;
Ответ
Разбиваем балку на участки. Составляем уравнения для определения изгибающих моментов:

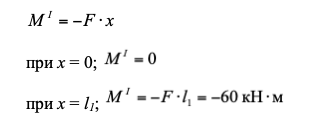

I участок:
II участок:
