Для заданной рамы построить эпюру изгибающих моментов
«Для заданной рамы построить
эпюру изгибающих моментов»
- Механика
Условие:
Для заданной рамы (рис. 5.2, a) построить эпюру изгибающих моментов при следующих исходных данных: а = 2 м, P1= 2 кН, P2= 4 кН, P3= 6 кН, m2 = 4 кНм.
Решение:
Дано: а = 2 м, P1= 2 кН, P2= 4 кН, P3= 6 кН, m2 = 4 кНм.

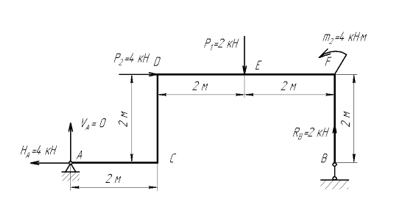

В соответствии с исходными данными задачи строим фактическую расчётную схему рамы на которой указываем её геометрические размеры, величины всех внешних нагрузок, а также опорных реакций после их вычисления.
Определяем опорные реакции рамы. На расчётной схеме показываем векторы опорных реакций RB и HB шарнирно-неподвижной опоры B и вектор R...
