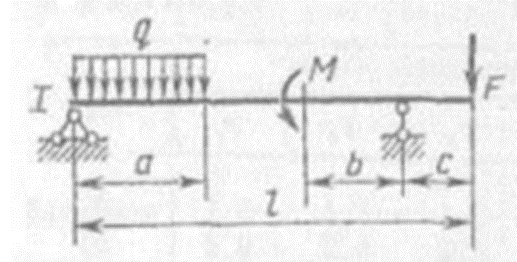

Для заданной схемы балки требуется написать выражения поперечной силы Q и изгибающего момента М для каждого участка в общем виде, построить эпюры Q

Кронштейн, состоящий из стержней 1 и 2 нагружен силами F1 и F2. Определить реакции обоих стержней. Освобождаем шарнир А от связей и изображаем действующие на него активные силы и реакции связей

К стальному ступенчатому валу, имеющему сплошное поперечное сечение, приложены четыре момента. Левый конец вала жестко закреплен в опоре, а правый конец —свободен и его торец имеет угловые перемещения относительно левого конца.

Механическая система состоит из колес 1 и 2 и груза 3 (см. рис. 18 а, б, в). К одному из колес приложена движущая сила F, к другому – момент сил сопротивления Mc.
