решение задачи на тему:

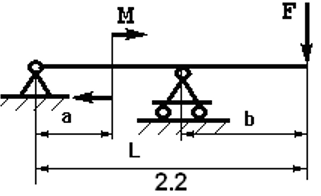

Для заданной схемы балки требуется определить опорные реакции, построить эпюры изгибающих моментов, найти максимальный момент и подобрать стальную балку двутаврового поперечного сечения. Данные взять из таблицы.

Дата добавления: 03.08.2024

Условие задачи

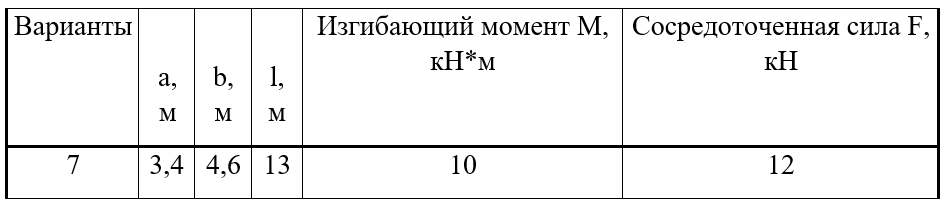

Для заданной схемы балки требуется определить опорные реакции, построить эпюры изгибающих моментов, найти максимальный момент Мmax и подобрать стальную балку двутаврового поперечного сечения при  = 160 МПа. Данные взять из таблицы.

Ответ

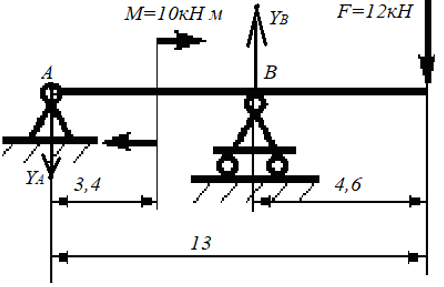

1. Определяем опорные реакции. Так как горизонтальная нагрузка отсутствует, то опора А имеет только вертикальную реакцию RA. Составляем уравнения равновесия в виде моментов всех сил относительно точек А и В.

Составим уравнения статического равновесия.

Fy = -F - YA + YB = 0;

-12-YA+YB=0,(1)

MA = -F13м + M + YB8,4м = 0.

-12∙13+10+8,4∙YB=0,(2)

Решим второе уравнение:
