Решение задачи на тему

Две однородные балки АВ и DE весом P1 и P2 соединены шарниром В так, как указано на рис. 1. На балку DЕ в точке D действует сила F , направленная горизонтально.

  • Механика
Две однородные балки АВ и DE весом P1 и P2 соединены шарниром В так, как указано на рис. 1. На балку DЕ в точке D действует сила F , направленная горизонтально.

Условие:

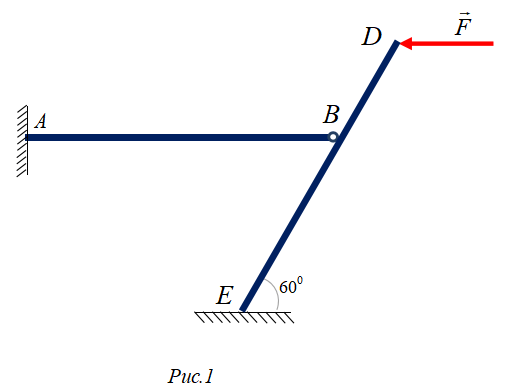

Две однородные балки АВ и DE весом P1 и P2 соединены шарниром В так, как указано на рис. 1. На балку DЕ в точке D действует сила F , направленная горизонтально.

Определить реакцию опоры в точке Е, усилие в шарнире В и реакцию опоры А.

Исходные данные:

P1=5кН, P2=8кН, F=8кН, AB=DE=5м, BD=2м

Решение:

Разделим конструкцию относительно шарнира В на две части: АВ и ЕD и заменим действие опор А, и Е и внутреннего шарнира В их реакциями:

В точке А жесткая заделка, следовательно, имеем две неизвестные реакции и реактивный момент
