Условие задачи

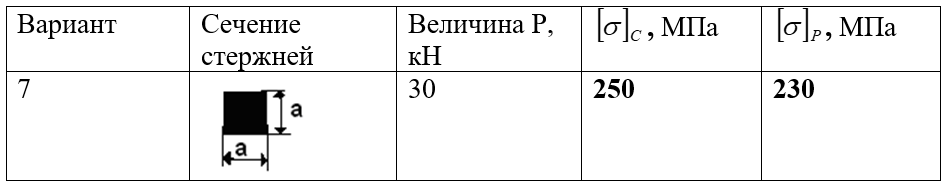

Конструкция состоит из двух стержней, соединенных между собой и с основанием шарнирами (рис.1). К шарнирному болту С привязан груз Р. Требуется определить внутренние усилия в стержнях и подобрать их сечение по допускаемым напряжениям на сжатие и растяжение. Величина силы Р, форма сечения и допускаемые напряжения приведены.
Ответ
1.Объект равновесия точка С;
2.Обрываем связи заменяя их реакциями этих связей, направленными вдоль стержней. При этом предполагаем, что оба стержня растянуты, то есть усилия направлены от точки С.
3.Направляем оси координат Х и Y, принимая ось Х перпендикулярно стержню BС.
Составим расчетную схему:
