На горизонтально расположенную балку, закрепленную правым концом в жесткую заделку, действуют активные нагрузки M=14 кН·м, F=10 кН и q=8 кН/м. Балка изготовлена

Дата добавления: 16.09.2024

Условие задачи

На горизонтально расположенную балку, закрепленную правым концом в жесткую заделку, действуют активные нагрузки M=14 кН·м, F=10 кН и q=8 кН/м. Балка изготовлена из деревянного бруса круглого поперечного сечения, расчетное сопротивление материала R=13 МПа.

Требуется: Определить опорные реакции, разбить балку на участки, составить уравнения и построить эпюры поперечных сил QY, изгибающих моментов MX и подобрать диаметр поперечного сечения балки из условия прочности.

Ответ

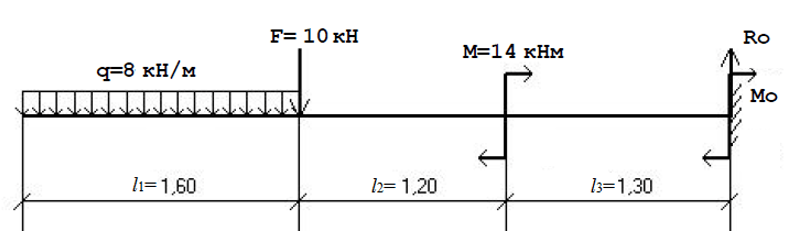

В соответствии с исходными данными рисуем схему балки.

Определим опорные реакции из условия равновесия балки:

откуда найдем M0=53,24 кН
