Условие задачи
Дано:
dв = 0,05 м, dн = 0,04 м, Δ = 0,4 мм, lв = 5 м, lн = 10 м, рвак = 0,6 кГс/см2, Н = 10 м,
жидкость - вода, ρ = 1000 кг/м3.
Найти рабочую точку насоса и его мощность.
Ответ

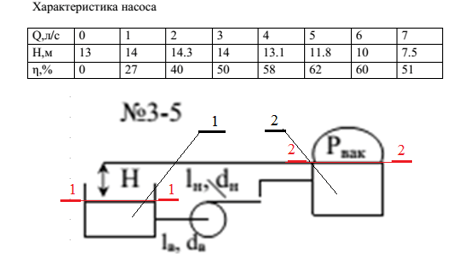

1.Строим характеристику насоса по данным таблицы 1: зависимости Н = f(Q) и =f(Q)
2. Расчет характеристики сети
За плоскость сравнения принимаем плоскость 1-1.
Расчет осуществляем по выражению, составляя уравнение Бернулли для сечений 1-1 и 2-2:
z1+ p1/ + 1v21/2g = z2+ p2/ + 2v22/2g + h, (1)
Имеем:
сечение 1-1: z1 = 0, p1 = pатм, v1 = 0,
сечение 2- 2: z2 = Н, p2 = pатм - pвак, v2 = 0, с учетом этого уравнение (1), примет вид:
Н - pвак/ = h, (2),
обозначим выражение в левой части, как Нрасп, тогда:
Нрасп = h, (3),
здесь сумма потерь определяется по формуле:
h = 0,0827Q2(...
