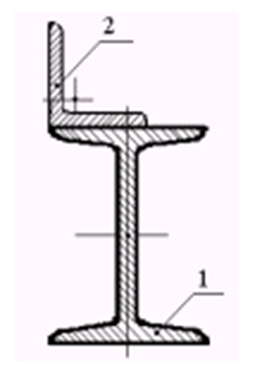

Определить координаты центра тяжести сечения. Дано: профиль 1 - двутавр №30; профиль 2 - равнобокий уголок №7. Заданное сечение состоит из двух элементов:

1. Заданное сечение состоит из двух элементов:

1 двутавра № 30 и 2 равнобокого уголка № 4

2. Чертим составное сечение в масштабе М1:2, предварительно выбрав необходимые геометрические размеры из ГОСТ 8239 - 89 Балки двутавровые стальные горячекатанные и ГОСТ 8509 - 93 Равнополочные уголки стальные горячекатаные:

Двутавр №30: h₁ = 300 мм; b₁ = 135 мм; d₁ = 6,5 мм; А₁ = 46,5 см².

Равнополочный уголок № 7 (70х7...
