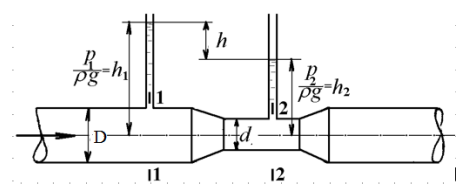

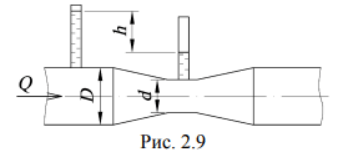

Определить расход воды Q в трубопроводе диаметром D с помощью водомера Вентури, если диаметр горловины водомера d, а разность показаний пьезометров h (рис. 2.9). Потерями напора между пьезометрами пренебречь.

Для заданной расчетной схемы (рис.1) необходимо выполнить следующее:

1. Построить эпюру изменения продольной силы N(x) по длине стержня.
2. Определить размеры поперечного сечения из условия прочности на растяжение

Механическая система состоит из грузов 1 и 2, катка 3, шкивов 4 и 5 радиусами R4 = 0,4 м, r4 = 0,2 м, R5 = 0,5 м, r5 = 0,1 м соответственно.

Чугунный маховик передает валу, диаметр которого d = 110 мм, вращающий момент М=4000  нм  при помощи призматической шпонки со скругленными торцами.
