Определить усилия в стержнях заданной конструкции аналитическим способом. Дано: Р1 = 7,0 кН; Р2 = 9,0 кН; 𝛼 = 60º, β = 30º, γ = 30º.
«Определить усилия в стержнях заданной конструкции аналитическим способом. Дано: Р1 = 7,0 кН; Р2 = 9,0 кН; 𝛼 = 60º, β = 30º, γ = 30º.»
- Механика
Условие:

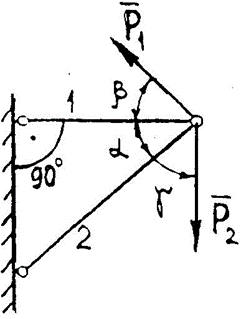

Определить усилия в стержнях заданной конструкции аналитическим способом.
Исходные данные:
Р1 = 7,0 кН; Р2 = 9,0 кН; 𝛼 = 60º, β = 30º, γ = 30º.
Решение:
Аналитический способ решения

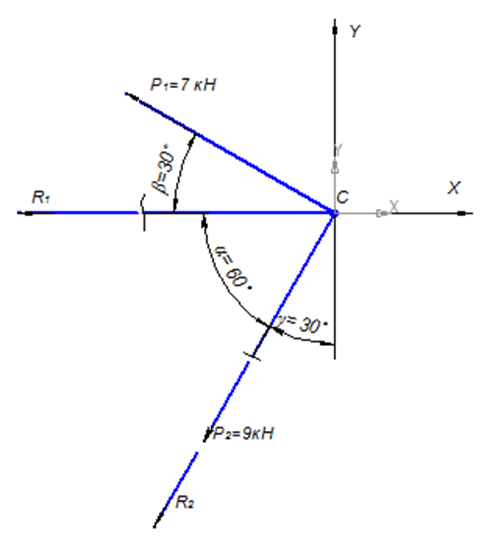

Мысленно вырезаем узел С и рассматриваем его равновесие. В точке С имеем систему сходящихся сил: Р1, Р2 и реакций стержней R1 и R2. Проводим координатные оси как показано на рисунке.
Составляем два уравнения равновесия для плоской системы сил.
Fix = 0, -R1 - P1cos - (R2 + P2)cos𝛼 = 0, (1)
...
