Подбор сечения двухопорной балки, работающей на поперечный изгиб Для заданной балки, требуется: 1) простроить эпюры внутренних усилий; 2) указать положение опасного сечения. 3) для стальной двутавровой балки,
- Механика
Условие:
Подбор сечения двухопорной балки, работающей на поперечный изгиб
Для заданной балки, требуется:
1) простроить эпюры внутренних усилий;
2) указать положение опасного сечения.
3) для стальной двутавровой балки, подобрать номер прокатного профиля из условия прочности. если [σ] = 150МПа;
Исходные данные:
Решение:

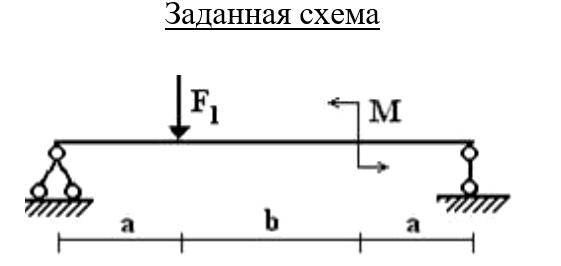

1. Изобразим схему в соответствии с исходными данными.
Определяем опорные реакции.
Для заданной шарнирно опертой балки необходимо найти три опорные реакции: RA HA и RВ. Поскольку на балку действуют только вертикальные нагрузки, перпендикулярные к ее оси, горизонтальная реакция неподвижной шарнирной опоры A равна нулю: HA=0
Направления вертикальных реакций RA и RВ выбираем произвольно. Направим, например, обе вертикальные реакции вверх. Для вычисления их значений составим два уравнения статики:
МА=0; . МВ=0
