Проверить прочность прямобочного зубчатого соединения блока шестерен с валом коробки перемены передач (КПП) токарного станка по имеющимся данным.

Дата добавления: 20.08.2024

Условие задачи

Проверить прочность прямобочного зубчатого соединения блока шестерен с валом коробки перемены передач (КПП) токарного станка по следующим данным: передаваемый вращающий момент Т = 102 Н м; D = 26 мм;   длина ступицы блока l = 40 мм. Материал вала — сталь 45, блока шестерен — сталь 40. Рабочие поверхности зубьев термически обработаны и шлифованы. [𝜎см] = 30…50 МПа.

Ответ

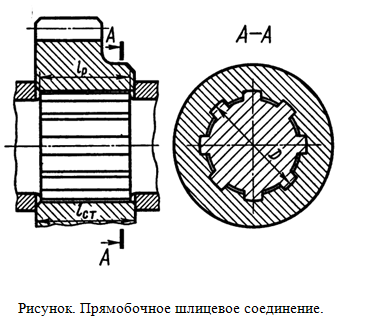

Наружному диаметру D = 26 мм, соответствует стандартное шлицевое соединение легкой серии: zxdxD = 6x23x26 мм, где z = 6 - число шлицов.

Расчет прочности производится на смятие по формуле:

, где l - рабочая длина соединения, которую примем равную
