Шпоночное соединение предназначено для реверсивной передачи. Материал ступицы - сталь Ст.3. Материал шпонки задать самостоятельно. Подобрать по ГОСТу поперечные размеры призматической шпонки.

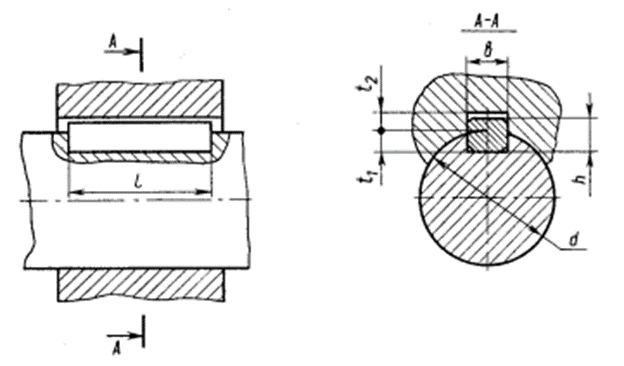

Рисунок 2. Шпоночное соединение (шпонки призматические)

Основным критерием работоспособности шпоночных соединений является прочность. Шпонки выбирают по таблицам ГОСТов в зависимости от диаметра вала, а затем соединения проверяют на прочность. Размеры шпонок и пазов в ГОСТах подобраны так, что прочность их на срез и изгиб обеспечивается, если выполняется условие прочности на смятие, поэтому основно...
