Схема 13; Р1 = 7,0 кН; Р2 = 10,0 кН; 𝛼 = 45º, β = 45º, γ = 75º. Требуется: Определить усилия в стержнях заданной конструкции аналитическим способом.

Аналитический способ решения

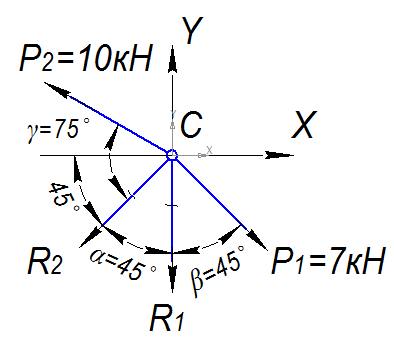

Мысленно вырезаем узел С и рассматриваем его равновесие. В точке С имеем систему сходящихся сил: Р₁, Р₂ и реакций стержней R₁ и R₂. Проводим координатные оси как показано на рисунке.

Составляем два уравнения равновесия для плоской систем...
