Условие:

Подобрать болты для соединения крышки с цилиндрическим сосудом сжатого воздуха при следующих данных: давление сжатого воздуха в цилиндре р = 0,55 МПа, внутренний диаметр крышки D = 35 мм, число болтов z = 12, затяжка контролируемая. Материал болтов сталь 20, класс прочности болтов 4.6. Затяжка болтов контролируемая. Прокладка полиэтиленовая (рис.). Предел текучести [σ]т для болтов класса прочности 4.6 принять равным 240МПа. Допускаемый коэффициент запаса прочности [s] = 1,7. Коэффициент внешней нагрузки χ = 0,4. Коэффициент запаса предварительной затяжки Kзат = 3,6.

Требуется:

1. Определить силу затяжки болтов.

2. Определить расчетный диаметр резьбы болта из условия прочности.

3. Принять стандартный диаметр болта согласно ГОСТ 9150-81.

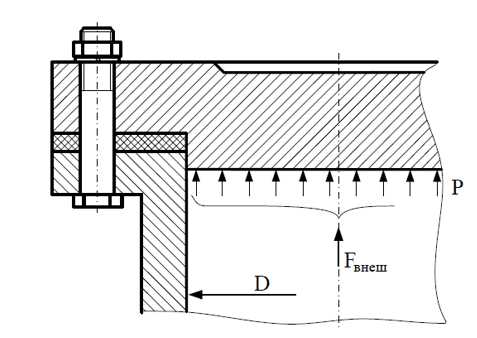

Рисунок. Схема крепления крышки болтами.

Решение:

Болты соединения считаем одинаково нагруженными. Внешняя нагрузка Fвнеш, представляет собой силу давления сжатого воздуха, давящего на крышку сосуда.

Примечание. Вызывает сомнение сочетание величины D = 35 мм, и числа болтов z = 12. При таком количестве болтов они просто не поместятся на этом диаметре, поэтому принимаем решение считать, что D = 35 см, а не 35 мм.

Сила, приходящаяся н...
