Вычертить схему нагружения бруса с обозначением численных значений приложенных нагрузок. Построить эпюру продольных сил.
«Вычертить схему нагружения бруса с обозначением численных значений приложенных нагрузок. Построить эпюру продольных сил.»
- Механика
Условие:
Вычертить схему нагружения бруса с обозначением численных значений приложенных нагрузок. Построить эпюру продольных сил.
Исходные данные :
| Вариант | 7 |
 |
700 |
 |
0,7 |
 |
0,65 |
 |
0,60 |

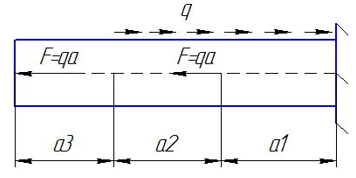

На рисунке 1 приведена схема нагружения бруса.
Рисунок 1 – Схема нагружения бруса
Решение:
Разбиваем брус на три силовых участка , и , для каждого участка применяем метод сечений и составляем уравнения продольной силы.
Определяем характерные ординаты продольных сил и строим эпюру (рисунок 2).
Рассмотрим I участок :
