Задание по механике. Постройте эпюру поперечной силы и изгибающего момента для защемлённой балки. Заданная схема простой балки представлена на рисунке.
«Задание по механике. Постройте эпюру поперечной силы и изгибающего момента для защемлённой балки. Заданная схема простой балки представлена на рисунке.»
- Механика
Условие:
Исходные данные: m = 2,4; M = mqa2 = 2,4qa2.

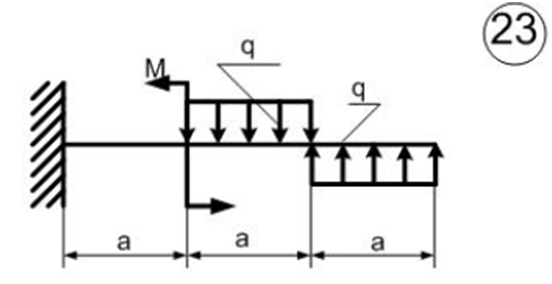

Заданная схема простой балки представлена на рисунке:
Заданная схема защемлённой балки.
Постройте эпюру поперечной силы и изгибающего момента для защемлённой балки.
Решение:
Составим расчётную схему балки (рисунок 3.2)
Определяем опорные реакции балки.
Составим уравнение проекции сил на ось z:
НA + 0 = 0;
НA = 0.
Составим уравнение проекции сил на ось y:
RA + qa qa = 0;
RA = 0.
Составим уравнение моментов относительно заделки A:
Q = qa.
