Условие задачи

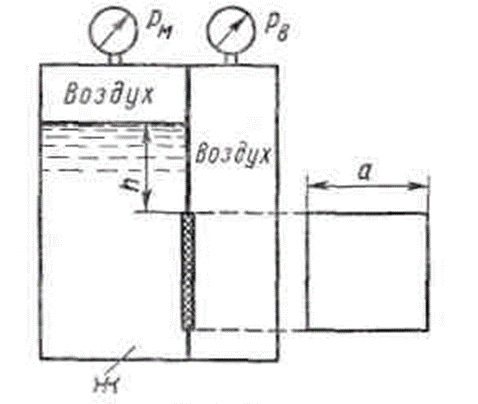

Замкнутый резервуар разделен на две части плоской перегородкой, имеющей квадратное отверстие со стороной а = 200 мм, закрытое крышкой. Давление над бензином в левой части резервуара определяется показаниями манометра рм = 0,05 МПа изб, давление воздуха в правой части - показаниями мановакууметра рв = 0,02 МПа изб. Определить величину и точку приложения результирующей силы давления на крышку. Плотность бензина ρ = 780 кг/м3. h = 300 мм.
Ответ
Сила гидростатического давления F1 на погруженную поверхность площадью S с левой стороны, в избыточной системе:
hc - глубина погружения центра тяжести смоченной поверхности перегородки:
