Электронным вольтметром постоянного напряжения, нормируемая относительная погрешность которого находится в пределах ± 2,0 % , измеряют сигнал, форма которого показана на рис. 2.1. Рисунок 2.1 Запишите результат измерения постоянной составляющей этого

21 апреля 2025
Метрология

Условие:

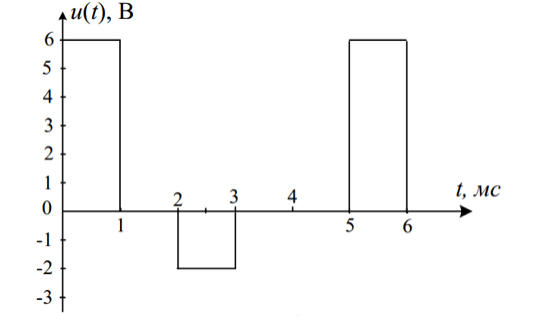

Электронным вольтметром постоянного напряжения, нормируемая относительная погрешность которого находится в пределах ± 2,0 % , измеряют сигнал, форма которого показана на рис. 2.1.

Рисунок 2.1

Запишите результат измерения постоянной составляющей этого сигнала с оценкой абсолютной погрешности.

Изобразите на графике, как изменится этот сигнал при прохождении через RC – цепочку закрытого входа.

Определите показания электронного вольтметра переменного напряжения с закрытым входом и выпрямительным преобразователем при измерении такого сигнала. Предел измерения этого вольтметра 2,5 В, а нормируемая относительная погрешность ± 1,5%.

Решение:

Вольтметр постоянного напряжения оперирует постоянной составляющей измеряемого напряжения. Поэтому его показания равны среднему значению исследуемого напряжения за период.

Рассматриваемый сигнал прямоугольной формы имеет период и характеризуется тем, что на части периода он равен какому-то постоянному значению, а на оставшейся части периода он равен нулю.
