Магнитоэлектрическим миллиамперметром класса точности 0,5 на пределе 1 мА измеряют ток периодического сигнала. Определите показания прибора, оцените абсолютную и относительную погрешности измерения, запишите в соответствии с правилами результат измерения.

27 августа 2024
Метрология

Условие:

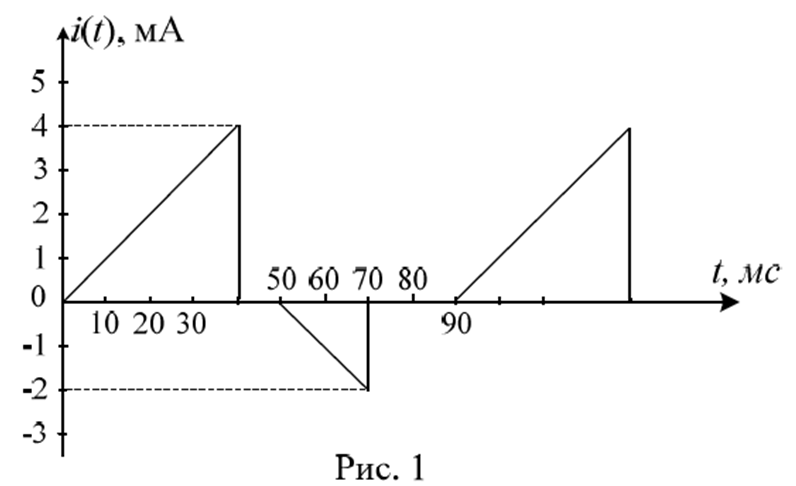

Магнитоэлектрическим миллиамперметром класса точности 0,5 на пределе 1 мА измеряют ток периодического сигнала, форма которого показана на рисунке 1.

Определите показания прибора, оцените абсолютную и относительную погрешности измерения, запишите в соответствии с правилами результат измерения.

Какое значение тока измеряет такой прибор?

Определите показания выпрямительного миллиамперметра класса точности 1,5 при измерении этого же сигнала на пределе 2,5 В. Запишите результат измерения вместе с оценкой абсолютной погрешности.

Решение:

1. Магнитоэлектрический прибор измеряет среднее значение тока:

2. Класс точности это условное обозначение нормируемой приведенной погрешности. Приведенная погрешность отношение абсолютной погрешности средства измерения к условно принятому нормирующему значению Анорм. За нормирующее значение обычно принимают значение диапазона (поддиапазона) или верхнего предела средства измерения. Привед...
