Условие задачи
На чертеже среди прочих даны размеры двух валов и двух отверстий, не сопрягаемых между собой (табл. 1.4).
Определить:
- для какого из валов или отверстий неправильно указаны предельные отклонения и почему;
- для остальных валов и отверстий – наибольший и наименьший предельные размеры;
- величину допуска.
Построить схемы расположения полей допусков, отверстий и валов, имеющих правильно заданные предельные отклонения.

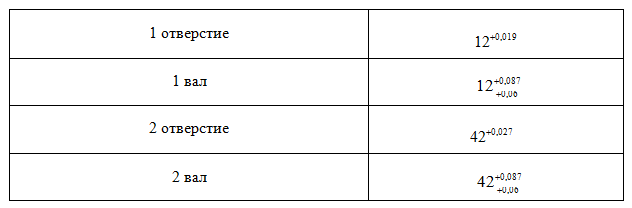

Таблица 1.4
Ответ
Неправильно указаны предельные отклонения для первого и второго валов, т.к. для нижних отклонений не хватает нуля справа, т.к. у верхнего отклонения число значащих цифр больше.
Определяем наибольшие и наименьшие предельные размеры для отверстий по формулам:
Для первого отверстия:
Dmax = D + ES = 12 + 0,019 = 12,019 мм;
Dmin = D + EI = 12 + 0 = 12,000 мм.
Для второго отверстия:
Dmax = D + ES = 42 + 0,027 = 4...
