На рисунке 3.1 показаны осциллограмма периодического сигнала, которые наблюдали на выходе исследуемого устройства . Требуется найти: 1. Аналитическое описание исследуемого сигнала.

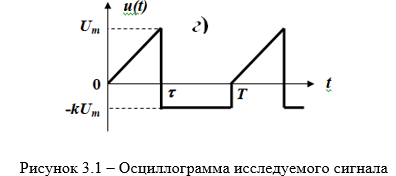

На рисунке 3.1 показаны осциллограмма периодического сигнала, которые наблюдали на выходе исследуемого устройства.

Требуется найти:

1.    Аналитическое описание исследуемого сигнала.

2.    Пиковое (U_m), среднее (U_ср ), средневыпрямленное (U_ср.в) и  среднеквадратическое (U) значения напряжения  выходного сигнала заданной  формы.

3.    Пиковое среднее средневыпрямленное и  среднеквадратическое значения напряжения  переменной составляющей заданного выходного сигнала.

4.    Коэффициенты амплитуды   формы и усреднения всего исследуемого сигнала и его переменной составляющей.

5.    Показания вольтметров с различными типами преобразователей с закрытым (З) или открытым (О) входом в соответствии с заданием, если вольтметры проградуированы в среднеквадратических значениях для гармонического сигнала.

6.    Оценить предел допускаемой относительной погрешности (расширенной неопределенности) Оформить результаты измерений напряжения вольтметрами в соответствии с нормативными документами, если измерения проведены в нормальных условиях.

Исходные данные (М =0, N = 4):

U_к = 1 В – предел изменений

U_м = 0,75 В

к = 0,25

Т = 10 мкс – период

τ = 5 мкс – длительность импульса

γ = 0,15 – класс точности прибора

U_v1 – вольтметр с преобразователем среднеквадратичных значений с открытым входом (КВ О)

U_v2 – вольтметр с преобразователем средневыпрямленных значений с закрытым входом (СВ З)

U_v3 – вольтметр с преобразователем средневыпрямленных значений с открытым входом (СВ О)

U_v4 – пиковый вольтметр с закрытым входом (ПВ З)
